Digitales Kalibrierungstool für
MyoMotion Inertialsensor-Systeme
Virtual Calibration Adjustment Tool (vCAT)
Zur exakten Dimensionierung des MyoMotion Inertialsensor-basierten Körpermodelles
- Erlaubt die Messung von Patienten, die keine Neutral-Null-Stellung in der Kalibration einnehmen können
- Optimiert das biomechanische Modell durch Adjustierung von Gelenkwinkeln und Positionierung von Segmenten in der MR4-App
- Wendet die Ausgangspose auf 3 zusätzliche Snapshots von frontal, sagittal links und sagittal rechts an, um den Offset zur Neutral-Null-Stellung zu korrigieren
Kalibration mit dem Virtual Calibration Adjustment Tool
Die reguläre Kalibration des MyoMotion Systems erfordert, dass der Proband beim Kalibrieren eine möglichst exakte Neutral-Null-Stellung in allen Gelenkwinkeln einnimmt. Dadurch ist eine reguläre Kalibration nicht möglich mit Probanden, die die durch Streckdefizite oder Gelenkdeformitäten eingeschränkt sind. Bildbasiert mithilfe von 3 Aufnahmen aus aus frontaler, sagittal-linker und sagittal-rechter Perspektive kann vCAT Orientierungs- und Gelenkpunkte erkennen und somit die Kalibration präzise korrigieren.
Nach Durchführung der standardmäßigen Gang-Kalibration, musst du 3 Snapshots aufnehmen, in der der Proband jeweils die gleiche Position wie in der Ausgangsposition einnimmt.

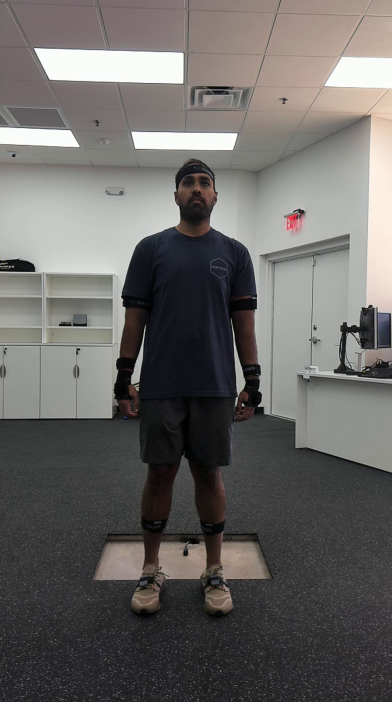

Frontale Standaufnahme

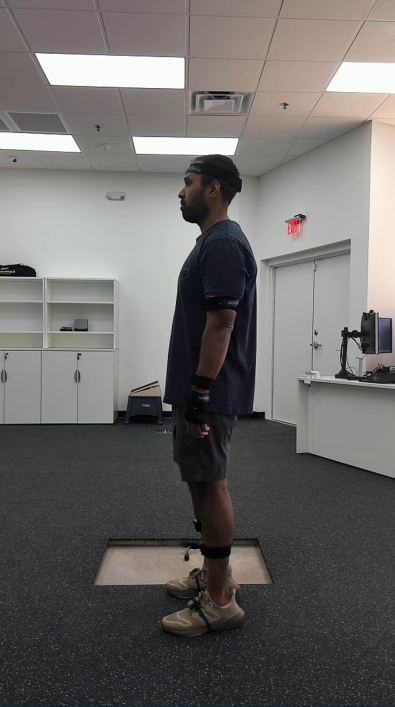

Sagittal-linke Standaufnahme

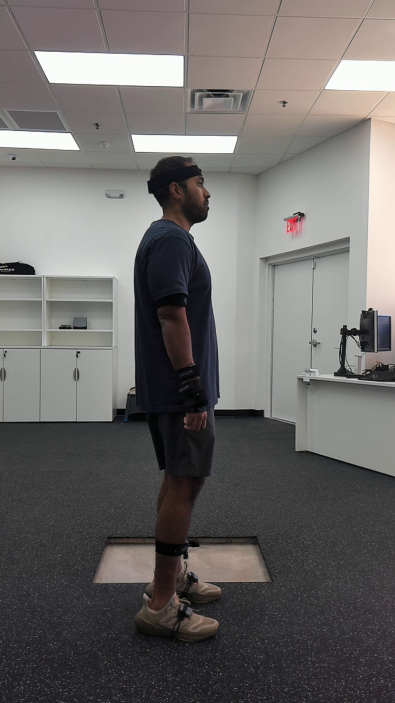

Sagittal-rechte Standaufnahme
Anwendung der adjustierten Kalibration
Bildbasierte Anpassungen des Skelettavatars nimmt das Tool automatisch vor. Nach dieser softwarebasierten Anpassung des Modells ist es zudem möglich, einzelne Gelenke oder Segmente im Fine-Tuning manuell zu rotieren bzw. zu verschieben und die händischen Adjustierungen der Segnmente im Bild auf das Sekelettmodell zu übertragen.
Somit ist vCAT bestens geeignet für:
- Therapeuten und Ärzte, die Patienten mit eingeschränkter Mobilität behandeln
- Wissenschaftler, die angewöhnte Haltungen normalisieren müssen
- Sportwissenschaftler und Trainer im Anwendungsbereich, wenn sie Athleten mit nicht neutraler Ausgangsposition beobachten
Nutzungsvorraussetzungen des Virtual Calibration Adjustment Tools in MR4
Das vCAT ist voll integriert ab MR 4.2.22 und ist als Teil der Applikation nach einmaliger Aktivierung vollumfänglich nutzbar. Voraussetzung ist mindestens eine NiNox-Kamera für die 2D Markerless-Tracking-Snapshots zur Kalibrierungskorrektur. Zudem ist die Walking Calibration bislang die einzige Kalibrierungsmethode, die vCAT unterstützt. Andere Kalibrierungsmethoden, wie zum Beispiel Forward Lean oder Multipose, erlauben zur Zeit keine Nachkorrektur durch vCAT.

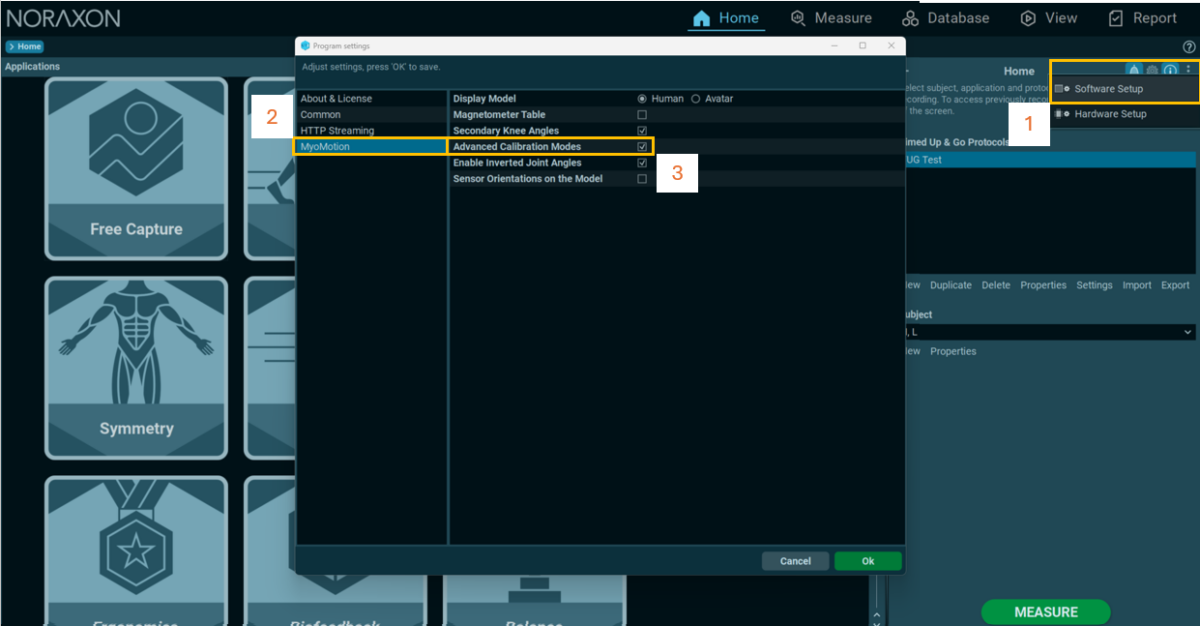

Um das von vCAT unterstützte funktionelle Kalibrierungsverfahren zu aktivieren, aktiviere im "Software-Setup" unter "MyoMotion" die Option „Walking Calibration mit MCAT“.
