Führende, wissenschaftlich anerkannte
biomechanische Modellierungs-Software

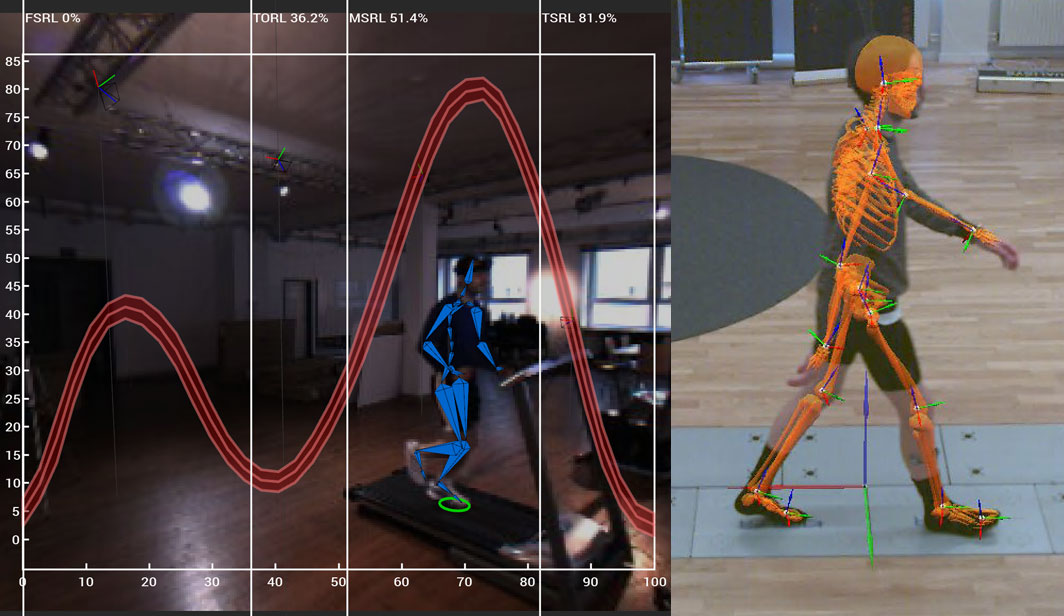

3D Markerless Tracking
- Kontaktlose und schnelle Bewegungsanalyse
- Echtzeit-Analyse oder Post-Processing
- Keine Vorbereitungen am Probanden
- Keine anwenderimmanenten Messfehler durch Markerplatzierung
- Integration von Kraftmessplatten und EMG
Markerless Tracking – Kontaktlose 3D-Bewegungsanalyse einfach nutzen
Markerless Tracking ermöglicht eine schnelle und kontaktlose 3D-Bewegungsanalyse. Probanden müssen keine Marker tragen, sodass Messungen unkompliziert und zeitsparend ablaufen. Zudem fallen keine Kosten und Aufwände für Verbrauchsmaterial an. Die Ergebnisanalyse funktioniert sowohl in Echtzeit als auch einfach im Nachhinein.
Für Markerless-Aufnahmen können Miqus Video- oder Miqus Hybrid-Kameras eingesetzt werden. Die Hybrid-Kameras kombinieren markerloses und markerbasiertes Tracking in einer Messung und ermöglichen dadurch flexible Messungen für unterschiedliche Szenarien.
3D Markerless Tracking kann auch mit Kraftmessplatten und EMG kombiniert werden. Dadurch werden umfassende biomechanische Analysen ermöglicht. Probanden bleiben dabei normal bekleidet und bewegen sich in ihrer gewohnten Umgebung.
Markerless Tracking spart Zeit, verhindert Messfehler durch ungenaue Markerplatzierung und liefert präzise Daten für Forschung, Klinik und Sport. Dadurch lassen sich Messungen effizient und zuverlässig optimieren.
Passgenaue Software-Lösungen für QTM
Für die Umsetzung des 3D Markerless Trackings mit den Qualisys-Kameras bieten wir diese Software-Lösungen an:
Prisma Pose by Qualisys
Prisma Pose ist ein natives Add-On innerhalb des Qualisys Track Managers (QTM), der zentralen Mess- und Analysesoftware seitens Qualisys. Mit Prisma Pose bringt Qualisys ein bereits vollständig integriertes, einfach anwendbares Tool für 3D-Markerless Tracking auf dem höchsten Level heraus – verfügbar ab 2. November 2026!
Doch nicht nur die Software ermöglicht ein direktes Starten mit 3D Markerless Tracking by Prisma Pose: Wer bereits mit einem Qualisys Motion Capture Labor ausgestattet ist, kann direkt loslegen. Prisma Pose funktioniert auf allen Qualisys Motion Capture Kameras.
Qualisys kommt mit diesem Tool einen erheblichen Schritt auf Praxisanwender zu, die zwar die Präzision, Datenqualität und -menge der Motion Capture Optionen von Qualisys schätzen, im Praxisalltag jedoch Zeitbedenken wegen des Anbringens von Markern am Athleten haben.
Prisma Pose ist vollständig kompatibel mit allen Vorzügen von QTM wie Calqulus,
visuellen 3D Modulen und Open PAF. Zudem können die interaktiven Web-Reports ebenso für Messungen mit Prisma Pose genutzt werden.
Die Daten aus Markerless-Messungen mit Prisma Pose lassen sich im QTM zusammen mit den markerbasierten Messwerten, Daten aus Tests mit Kraftmessplatten und Muskelaktivitätsdaten aus EMG-Messungen in einem QTM-File zusammenfügen.
Prisma Pose ist ein Add-On, das zu 100% Qualisys gehört und keine Abhängigkeit zu externen Partnern hat. Der aktuelle Qualisys-Supportplan inkludiert somit auch alle Fälle bezüglich Prisma Pose.
Theia Markerless
Kalibrieren und erfassen Sie in Qualisys Track Manager (QTM), während die Theia-Software die Daten trackt und analysiert.
Die Software Qualisys Track Manager (QTM) kalibriert die Kameras und erfasst die Messdaten. Anschließend verarbeitet Theia die Aufnahmen automatisch. Dank moderner Machine-Vision-Algorithmen erkennt Theia die Gelenkpunkte mehrerer Personen gleichzeitig. Aus diesen Daten erstellt die Software ein präzises skelettales Modell.
Das Messergebnis wird zur biomechanischen Analyse und Reporterstellung in Visual 3D exportiert. Theia verfügt über ein Machine Vision basiertes Tracking und Labeling. Dieser Algorithmus erlaubt das simultane Tracking von mehreren Personen gleichzeitig.
Mehr anzeigen »
Theia-Integration in QTM
- Theia ist eine Software für die markerlose Bewegungserfassung, die mithilfe von Künstlicher Intelligenz automatisch skelettale Gelenkpunkte in synchronisierten Videoaufnahmen erkennt, beschriftet und als Modell rekonstruiert – ganz ohne Marker am Körper. Sie ermöglicht das gleichzeitige Tracken mehrerer Personen und exportiert Daten in Formate wie C3D und FBX zur weiteren biomechanischen Analyse.
- Der Ansatz ist besonders flexibel: Die Probanden bleiben ganz normal bekleidet und können sich in ihrer gewohnten Umgebung bewegen; nur die richtige Kamerapositionierung und -kalibrierung sind nötig.
- Wir bieten 3D makerlose Analysen voll eingebettet in das Qualisys Ökosystem.
Integration in das Qualisys-Ökosystem
1. Benötigte Hardware
- Mindestens 8 Qualisys Miqus Video (+) oder Miqus Hybrid-Kameras werden für markerlose Aufnahmen benötigt:
- Miqus Video liefert hochaufgelöste Full-HD-Videos bis zu 120 fps (bzw. 720p bis 480 fps).
- Miqus Hybrid kombiniert Marker-basiertes Tracking mit markerlosem Video in einem Gerät – besonders flexibel.
- In einer True-Hybrid-Lösung können markerbasierte (z. B. Miqus oder Arqus) und markerlose Kameras (Miqus Video) gleichzeitig eingesetzt werden – für synchronisierte, umfassende Bewegungsanalysen.
2. Software-Integration
- Erfassung & Prozessierung läuft über Qualisys Track Manager (QTM):
- In QTM werden die Kameras kalibriert und die Aufnahme gestartet.
- Theia verarbeitet die erfassten Daten, erkennt Gelenke intelligent, identifiziert mehrere Personen gleichzeitig und erstellt automatisch biomechanische Modelle.
- Schließlich werden die Ergebnisse zur Analyse in Visual3D exportiert.
- Hier werden auch die Reports erstellt.
3. Automatisierung via Project Automation Framework (PAF)
- Qualisys bietet verschiedenste Module mit Project Automation Framework (PAF):
- Der Workflow bleibt identisch.
- Der Vorteil hierbei ist, dass die oben genannten Schritte vollautomatisiert geschehen und keine Programmierung o. Ä. nötig ist.
- Module gibt es zum Beispiel für die Gang- und Laufanalyse oder verschiedene Sportarten.
1. Vorbereitung
Kalibration der Video- (oder Hybrid-) Kameras in QTM
2. Aufnahme
Aufnahme synchroner Videobilder in QTM
3. Tracking & Analyse
Markerloses Tracking, Modellierung, Labeling durch Theia
4. Export & Auswertung
Datenexport nach Visual3D für biomechanische Analysen (Gelenkwinkel, räumlich zeitliche Parameter) und Reporting
The Captury
Captury Live ist ein System zur Erfassung menschlicher Bewegungen in Echtzeit. Zur Videoerfasssung können u. a. auch Qualisys Miqus Hybrid-Kameras und Miqus Video-Kameras genutzt werden.
Captury Live führt eine Live-Skelettrekonstruktion durch, welche beispielsweise in Echtzeit in Game-Engines gestreamt werden kann. Ist eine post-hoc Analyse der Daten gewünscht, können diese im FBX-Dateiformat exportiert werden.
Ein PC mit einer leistungsstarken CPU reicht aus, um Tracking, Kalibrierung und Captures (Aufnahmen) durchzuführen.
The Captury ermöglicht das simultane Tracking von drei Personen in Echtzeit.
Wir beraten Sie gerne, welche Lösung für Sie die beste ist:
