Kraftmessplatten
Kraftmessplatten sind hochpräzise Messsysteme zur Erfassung von Bodenreaktionskräften und werden in der Biomechanik, Ganganalyse, Bewegungsanalyse, Sportmedizin, Rehabilitation und Ergonomie eingesetzt. Sie basieren in der Regel auf Dehnungsmessstreifen-Technologie und liefern zuverlässige Kraft- und Momentendaten für klinische, wissenschaftliche und sportliche Anwendungen.
Sowohl 3D- als auch 1D-Kraftmessplatten sind voll integriert in Noraxons Multi-Device Software MyoResearch und lassen sich dort synchron mit weiteren Messsystemen (z. B. EMG, IMU) betreiben.
Bertec®

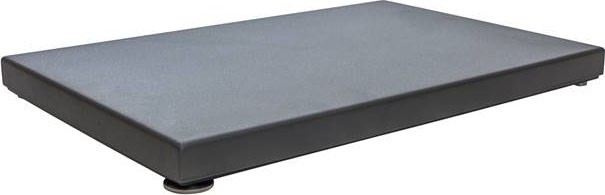

3D-Kraftmessplatten
3D-Kraftmessplatten von Bertec ermöglichen die dreidimensionale Kraftmessung (Fx, Fy, Fz) inklusive Momenten und sind ein etabliertes Werkzeug für die Ganganalyse und klinische Bewegungsanalyse. Sie eignen sich besonders für die Rehabilitation von Schlaganfallpatienten, orthopädischen Patienten, Prothesenträgern sowie für Patienten mit Bewegungsstörungen.
Die Bertec Kraftmessplatten sind in verschiedenen Größen und Messbereichen erhältlich und umfassen auch hochbelastbare Modelle für die Sportmedizin, das Sprint- und Sprungtraining sowie die Rehabilitation von Sportverletzungen.
Dank der intern integrierten Kalibrationsmatrix bieten Bertec 3D-Kraftmessplatten eine nahezu cross-talk-freie Messung ohne Drift und ohne regelmäßige Nachkalibrierung. Der Anschluss an 3D-Kinematiksysteme sowie die Integration in Noraxons MyoResearch ist dadurch besonders einfach.
- Einfaches & schnelles Aufnehmen von Daten mit externem PC
- Analyse von Kraft-, Raum-, Zeit- und Schrittparametern
- Key Verknüpfung von Oberkörperkinetik mit dem Abrollen des Fußes sowie plantarer Fußgelenksdynamik
- Key Analyse von Bodenreaktionskräften & Veränderung im Zeitverlauf
- Synchronisation mit Video-, EMG-Analyse und 3D Sensoren
- Automatisch vergleichende Gangreports
- Software beinhaltet eine Datenbank mit Echtzeitanalyse, Signalanalysetools und Reportgenerator
- Statische Gewichtsverteilungs-, Fußabroll- und funktionelle Gleichgewichtsanalyse sowie ASCII Export
- Kann mit Schuhen, Einlagen, Orthesen und barfuß eingesetzt werden
Novotec Medical GmbH
1D-Kraftmessplatten

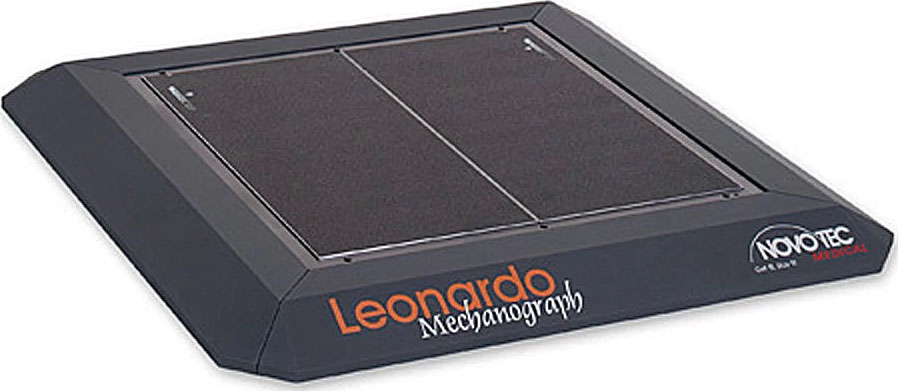

Leonardo Mechanograph GRFP Pro
Die 1D-Kraftmessplatten von Novotec Medical GmbH ermöglichen eine präzise eindimensionale Kraftmessung (Fz). Sie werden häufig für Belastungsanalysen, Kraft-Zeit-Verläufe und standardisierte Tests in der Trainingsdiagnostik, Sprunganalyse, Ergonomie und klinischen Rehabilitation eingesetzt.
Durch ihren kompakten Aufbau, die hohe Messstabilität und die einfache Systemintegration eignen sich Novotec 1D-Kraftmessplatten ideal für den routinemäßigen Einsatz in Praxis, Klinik und Training.

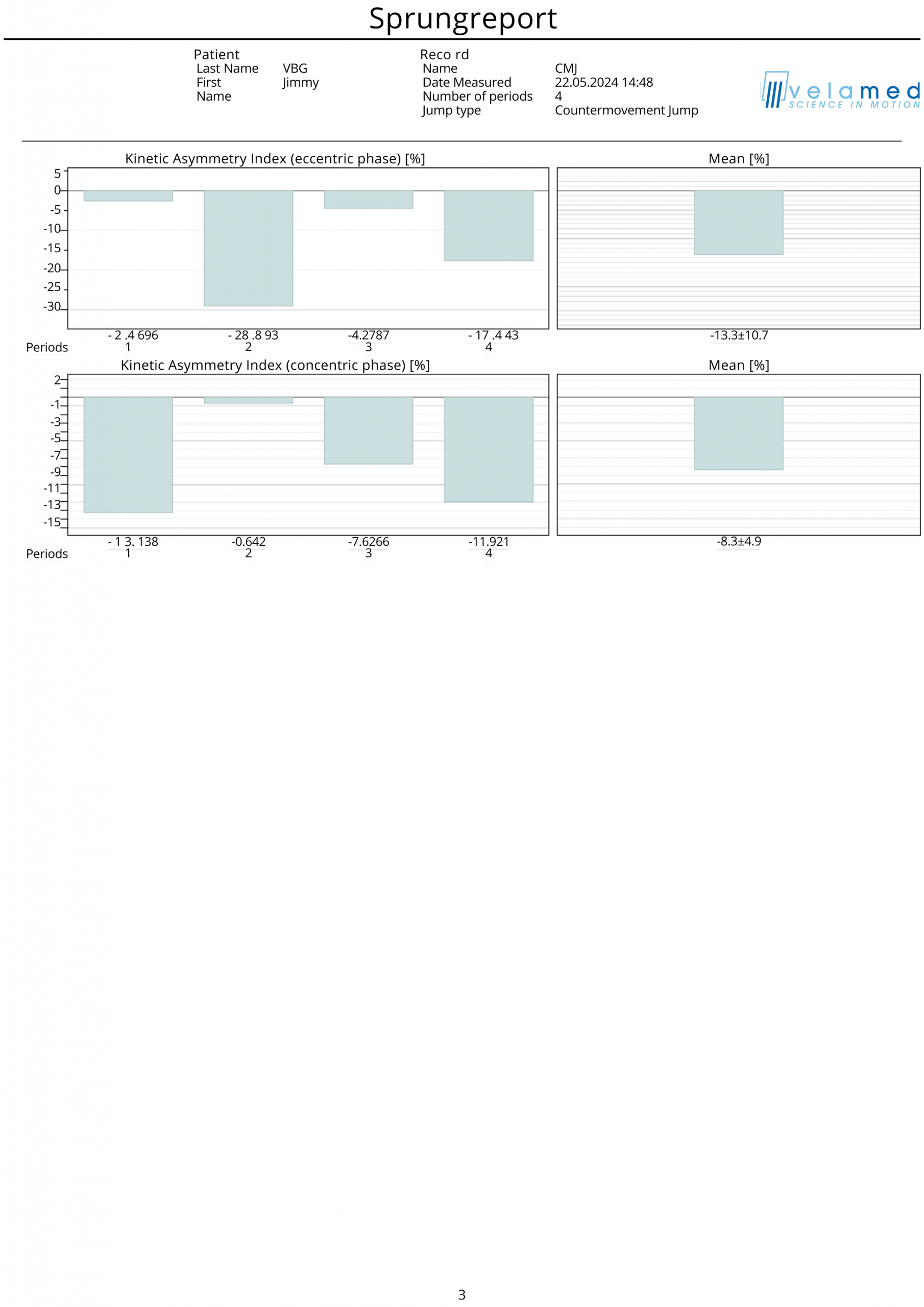

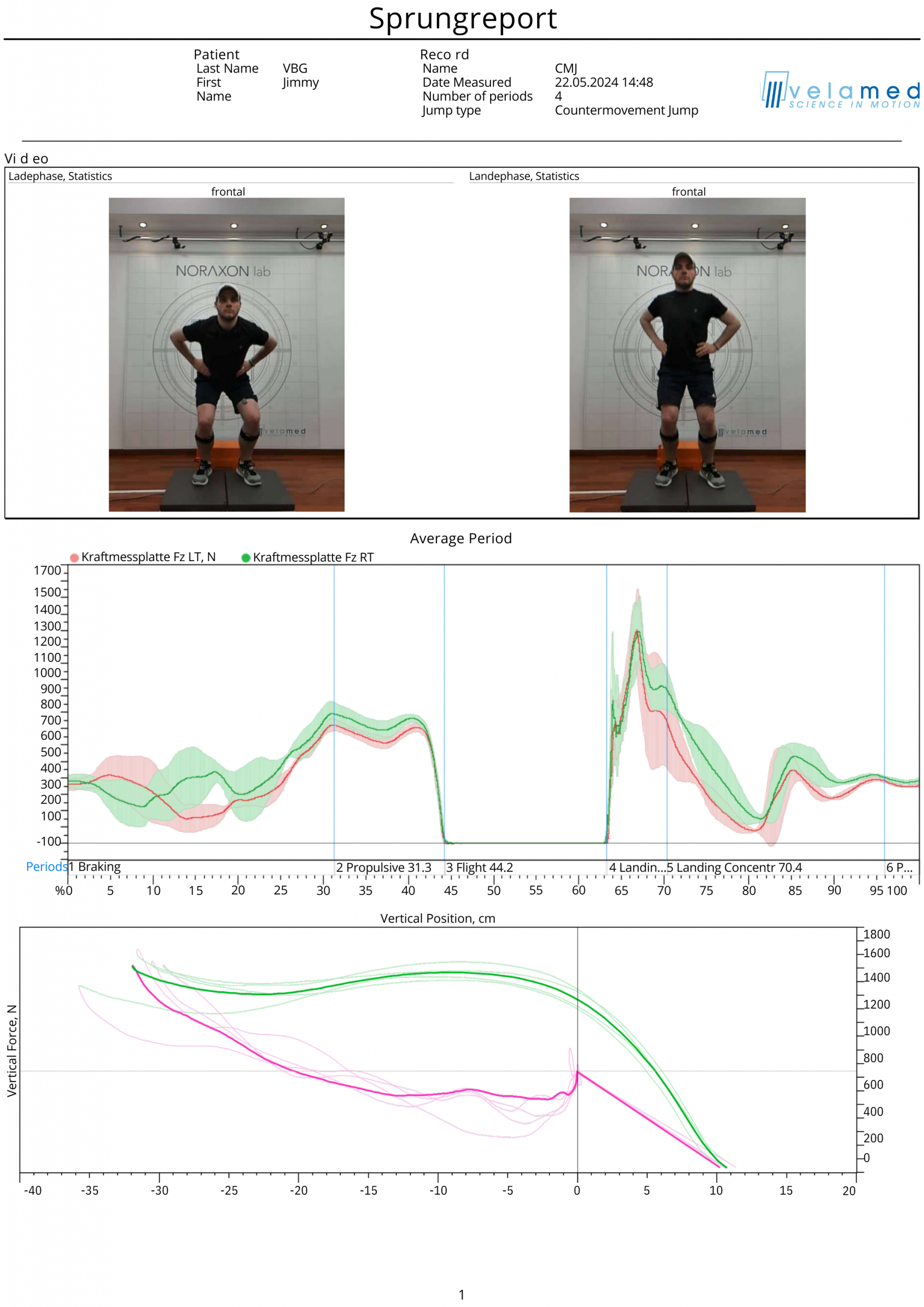

Die Systeme sind voll integriert in Noraxons Multi-Device Software MyoResearch (Noraxon MR4). Diese Integration ermöglicht eine nahtlose Analyse aller 68 bekannten Sprungparameter, einschließlich einer automatischen Phasendefinition, und erlaubt damit eine standardisierte, reproduzierbare und zeiteffiziente Sprung- und Leistungsdiagnostik.
Zusätzlich können die Kraftdaten synchron mit EMG-, IMU- und weiteren biomechanischen Messdaten in Noraxon MyoResearch erfasst und ausgewertet werden.

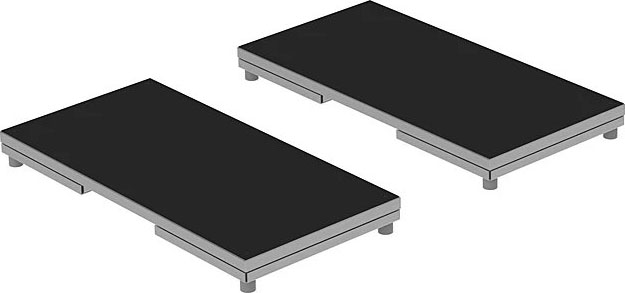

Die beiden für links und rechts getrennten Sensorplatten zeigen Defizite und Trainingserfolge separat pro Seite auf. Die 1D-Kraftmessplatte misst die dynamische Bodenreaktionskraft bei selektierbaren Bewegungsabläufen. Sie erlauben dadurch eine objektive Dokumentation von Kraft und Geschwindigkeit sowie dessen Multiplikationsprodukt - die Leistung – und schafft es zudem, Sprunghöhen reliabel zu berechnen.
Ziel der 1D-Kraftplatten ist somit nicht die Erfassung der häufig in klinischen Diagnostiken genutzten isometrischen oder isokinetischen Kraft, sondern die Untersuchung dynamischer Kraftentfaltung. Diese stellt ein realistisches Bewegungsbild vieler alltäglicher und sportlicher Abläufe dar.
Durch den Einsatz von natürlichen Bewegungen wird eine hohe Reproduzierbarkeit ermöglicht – bei gleichzeitig hoher Empfindlichkeit.
- Dynamische Bodenreaktionszeitmessung mit links- und rechtseitiger Kraftmessplatte
- Hoch aussagekräftige Ergebnisse über ein breites Anwenderspektrum: vom chronisch Kranken bis zum Spitzensportler
- Automatische, objektive und softwaregestützte Bewegungsanalyse, Leistungsdiagnostik und Fitnesstests
- Analyse von Kraft, Geschwindigkeit, Leistung sowie Berechnung von Sprunghöhe
- Einfache & schnelle Durchführung
- Schnelle Messabläufe, ein komplettes Assessment dauert nur drei Minuten
- Hohe Reproduzierbarkeit
- Breites Altersspektrum - die alltäglichen Bewegungen erlauben die Anwendung von Kindern bis ins hohe Alter
