Medilogic® Einlegesohlen
Fußdruck-Messsystem
Das Medilogic® Fußdruck-Messsystem bietet die Möglichkeit, statische und dynamische Fußdrücke unter dem Fuß im Inneren des Schuhs aufzuzeichnen.
Medilogic® Einlegesohlen
Allgemeine Informationen
Dünne, flexible Einlagen mit einer Vielzahl von Sensoren nehmen die plantare Druckverteilung auf. Die Direktfunk-Übertragung zum PC liefert eine einfache und verständliche Anzeige von Druck-Messdaten schon während der Messung, ohne die Verwendung von Kabeln, die die Bewegung einschränken.
Durch ihr einfach zu verstehendes Design und den Fokus auf die für den Nutzer wichtigen Funktionen, verhindert die Software aufwändige und zeitraubende Korrekturen.
Spezifikation |
|
|---|---|
| Messprinzip | Kapazität |
| PC-Schnittstelle | USB |
| Messbereich | 1-120N/cm² |
| Genauigkeit | ± 5% (FS) |
| Schnittstellen | Video Modul Synchronisation Infrarot Übertragung (opt.) Sync. in / Sync. out |
| Hysterese | <3% (FS) |
Key Features
3 Paar Einlegesohlen in verschiedenen Größen
Sensorauflösung: Maximal 240 Sensoren pro Sohle, abhängig von Größe und Form
Aufnahmerate: 60 Hz (300 Hz Sportoption)
Kalibration alle 1—2 Jahre empfohlen
Lebensdauer der Einlagen 2—3 Jahre
Grafische/ Numerische Echtzeitwiedergabe der Druckdaten
Möglichkeit der Offline-Datenspeicherung
Viewer mit Schnellvorlauf-, Echtzeit- und Slow-Motion-Option
Aufnahmerate: 60 Hz (300 Hz Sportoption)
Übertragungsreichweite: Draußen 100m, Drinnen 25m
Eingebaute Messnormen
Komplett tragbares Telemetrie-System

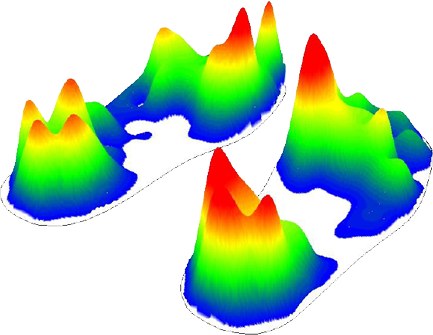

Hohe Auflösung der Druckverteilung, die als 3D Berge oder in isobaren Farben dargestellt werden kann
Komplette und anpassbare Ganganalyse
Direkte Synchronisation mit allen Noraxon Oberflächen-EMG Telemetrie- und Direkttransmissions-Systemen
Abgleich mit wissenschaftlich basierten Richtwerten
Kombination von Druckmessplatten
Mehrere Gangzyklen - eine Gangstrecke
Das FDM System ist modular aufgebaut und lässt sich in Bezug auf Größe, Messgeschwindigkeit und Auflösung mit vielzähligen Möglichkeiten konfigurieren. Kombiniert man zwei Druckmessplattformen miteinander, lässt sich eine verlängerte Gangstrecke von maximal 6 Metern erreichen.
Druckmessplatte im Einsatz
Ganganalyse bei Schlaganfall
Ein Schlaganfallpatient bei der Ganganalyse mit Zebris FDM Druckmessplatte und Noraxon EMG und 3D Kinematik des Unterkörpers mit Inertialsensorik
